ISW型臥式離心泵
ISW型臥式離心泵根據IS型離心泵與立式泵的獨特結構組合設計，并嚴格按照國際標準ISO2858和最新的國家管道離心泵標準JB/T53058-93進行設計制造的高效節能產品。該泵采用國內先進水力模型優化設計而成。同時根據使用溫度、介質等不同在ISW型基礎上派生出熱水泵、高溫泵、化工泵、油泵等，是目前國家標準定型推廣產品。

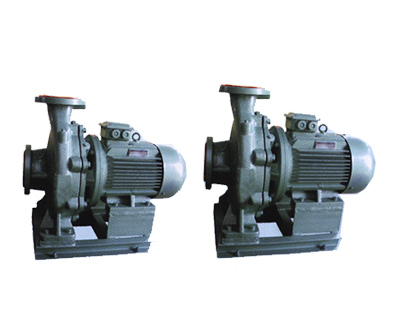

ISW型臥式離心泵
臥式離心泵產品用途
1、 ISW型管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水，高層建筑增壓送水，園林灌溉，消防增壓及設備配套，使用溫度T：≤80℃。
2、 ISWR（WRG）型熱水（高溫）循環泵廣泛適用于能源、冶金、化工、紡織、造紙、以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采暖系統循環用泵，ISWR使用溫度T：≤120℃、WRG使用溫度T：≤240℃。
3、 ISWH型臥式化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門，使用溫度T：-20℃-120℃。
4、 ISWB型臥式油泵，供輸送汽油、柴油、煤油等石油產品，使用溫度T：-20℃-120℃。

臥式離心泵工作條件
1、吸入壓力≤1.0Mpa，或泵系統最高工作壓力≤1.6Mpa,即泵吸入口壓力+泵揚程≤ 1.6Mpa、泵靜壓試驗壓力為2.5Mpa,訂貨時請注明系統工作壓力。泵系統工作壓力大于 1.6Mpa時應在訂貨時另行提出。以便在制造時泵的過流部件和聯接部分采用鑄鋼材料。
2、環境溫度<40℃，相對濕度<95%。
3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1%，粒度<0.2mm.
注：如使用介質為帶有細小顆粒，請在訂貨時說明，以便采用耐磨式機械密封。

臥式離心泵
例如：ISW100-160（I）AB
ISW-臥式離心泵
100-泵進、出口公稱直徑
160-葉輪名義直徑
I-流量分類
AB-葉輪經第一、二次切割
ISW型臥式離心泵性能參數


編號	型號	流量(m³/h)	流量 (L/S)	揚程 (m)	效率 (%)	轉 速 (r/min)	電機功率 (kw)	汽蝕余量 (m)
1001	15-80	1.1 1.5 2.0	0.30 0.42 0.55	8.5 8 7	26 34 34	2800	0.18	2.5
1002	20-110	1.8 2.5 3.3	0.5 0.69 0.91	16 15 13.5	19 34 35	2800	0.37	2.5
1003	20-160	1.8 2.5 3.3	0.5 0.69 0.91	33 32 30	19 25 23	2800	0.75	2.5
1004	25-110	2.8 4 5.2	0.78 1.11 1.44	16 15 13.5	34 42 41	2900	0.55	2.5
1005	25-125	2.8 4 5.2	0.78 1.11 1.44	20.6 20 18	28 36 35	2900	0.75	2.5
1006	25-125A	2.5 3.5 4.5	0.69 0.97 1.25	17 16 14	35	2900	0.75	2.5
1007	25-160	2.8 4 5.2	0.78 1.11 1.44	33 32 30	24 32 33	2900	1.5	2.5
1008	25-160A3	2.5 3.5 4.5	0.69 0.97 1.25	29 28 26	31	2900	1.1	2.5
1009	32-125	4.5 4 6.5	1.25 1.39 1.58	20.5 20 18	29 38 38	2900	0.75	2.5
1010	32-125A	3.3 4.5 5.7	1.22 1.75 2.31	17 16 14	37	2900	0.75	2.5
1011	40-100	4.4 6.3 8.3	1.11 1.53 1.94	13.2 12.5 11.3	48 54 53	2900	0.55	2.5
1012	40-100A	4 5.5 7	1.22 1.75 2.31	10.6 10 9	47 52.6 54	2900	0.37	2.5
1013	40-125	4.4 6.3 8.3	1.11 1.53 1.94	20.5 20 18.5	36 46 43	2900	1.1	2.5
1014	40-125A	4 5.5 7	1.22 1.75 1.94	16.3 16 15.5	40 44 42.5	2900	0.75	2.5
1015	40-160	4.4 6.3 8.3	1.22 1.75 2.31	33.2 32 30.2	34 40 42	2900	2.2	2.5
1016	40-160A	4 5.5 7	1.11 1.53 1.94	29 28 26.6	33 38 39	2900	1.5	2.5
1017	40-160B	3.5 5 6.5	0.97 1.39 1.80	25 24 22.5	31.5 37 39	2900	1.1	2.5
1018	40-200	4.4 6.3 8.3	1.22 1.75 2.31	50.5 50 48	26 33 35	2900	4.0	2.5
1019	40-200A	4 5.5 7	1.11 1.53 1.94	44.6 44 42.7	26 31 32	2900	3.0	2.5
1020	40-200B	3.5 5 6.5	0.97 1.39 1.80	39 38 36	29	2900	2.2	2.5
1021	40-250	4.4 6.3 8.3	1.22 1.75 2.31	82 80 74	24 27.5 28	2900	7.5	2.5
1022	40-250A	4 5.5 7	1.11 1.53 1.94	72.5 70 65	24 26 24.5	2900	5.5	2.5
1023	40-250B	3.5 5 6.5	0.097 1.39 1.80	63 60 55	25	2900	4.0	2.5
1024	40-100(I)	8.8 12.5 16.3	2.44 3.47 4.53	13.6 12.5 11.3	55 62 60	2900	1.1	2.5
1025	40-100(I)A	8 11 14	2.22 3.05 3.89	10.5 10 9	60	2900	0.75	2.5
1026	40-125(I)	8.8 12.5 16.3	2.44 3.05 3.89	21.5 20 17.8	49 58 58	2900	1.5	2.5
1027	40-125(I)A	8 11 14	2.22 3.05 3.89	17.0 16 14.3	56	2900	1.1	2.5
1028	40-160(I)	8.8 12.5 16.3	2.44 3.47 4.53	33.3 32 29.8	45 52 53	2900	3.0	2.5
1029	40-160(I)A	8 11 14	2.22 3.05 3.89	29 28 26.2	43 48 47	2900	2.2	2.5

興邦泵業公司離心泵選型須知:

一、臥式離心泵產品名稱與型號，臥式離心泵管道口徑，臥式離心泵使用揚程，臥式離心泵電機功率（KW），臥式離心泵電機轉速（r/min），臥式離心泵電壓〔V〕，臥式離心泵使用的吸程，臥式離心泵使用的介質名稱、比重、粘度、腐蝕性、毒性
二、若已經由設計單位選定我公司的臥式離心泵型號，請按臥式離心泵型號直接向興邦泵業公司營銷部訂購。
三、請盡量提供詳細的產品使用要求，以便我們選型的正確性，提高使用的zui高效率。
