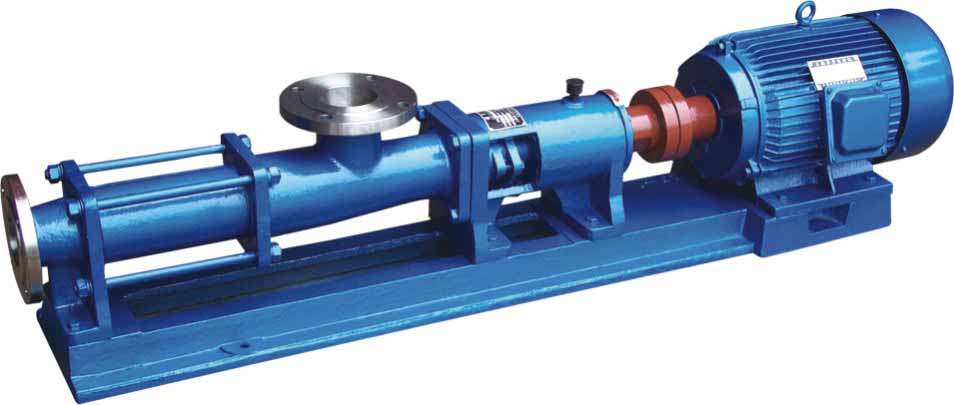

G型螺桿泵詳細介紹

一、G型螺桿泵的產品概述：

G型螺桿泵是按迥轉嚙合容積式原理工作的新型泵種。G型螺桿泵主要工作部件是偏心螺桿(轉子)和固定的襯套(定子)。G型螺桿泵采用無毒無味的食用橡膠，工作溫度可達120℃。由于該二部件的特殊幾何開頭分別形成單獨的密封容腔。介質由軸向均勻推行流動。內部流速代低，容積保持不變。壓力穩定，因而不會產品渦流和攪動。

二、G型螺桿泵的用途：

使用范圍極廣：環境保護、船舶工業、石油工業、醫藥、日化、食品罐頭業、釀造業、建筑工業、印刷、造紙工業等以及廣泛應用于食品冶金、造紙、印染、化工、化肥制藥等工業部門使用。

三、G型螺桿泵的特點：

 這種泵零件少、結構緊湊、體積小、維修簡便，轉子和定子是本泵的易損件結構簡單，便于裝拆。

能輸送高固體含量的介質； 流量均勻壓力穩定，低轉速時更為明顯；流量與泵的轉速成正比，因而具有良好的變量調節性；一泵多用可以輸送不同粘度的介質； 泵的安裝位置可以任意傾斜；適合輸送敏感性物品和易受離心力等破壞的物品；

四、G型螺桿泵的工作原理：

G型螺桿泵是一種內嚙合回轉式容積泵，當單線螺旋的轉子在雙線螺旋的定子孔內繞定子軸線作行星回轉時，轉子－定子付之間形成的密閉腔就連續的、勻速的、容積不變的將介質從吸入端輸送到壓出端。由于這些特性，單螺桿泵特別適合下列工況的工作：
  －－高粘度介質的輸送。介質粘度根據泵的大小不同，從20000MPa.s到200000MPa.s。
  －－含有固體顆?；蚶w維的介質。顆粒粒經最大可以到16mm（不超過轉子偏心），纖維長度最長可以到100mm（相當0.4倍轉子螺距），固相含量一般可達40％，當介質中所含固體為粉末狀細微顆粒時，最多可達60％或更高。
  －－要求輸送連續、壓力穩定，不出現往復泵的周期性壓力波動。
  －－要求輸送攪動小，不破壞被輸送介質的固有結構。
  －－低的噪聲。

五、G型螺桿泵的型號意義：

例如：F G 35 -1

F表示泵體和內部零件全為不銹鋼

無字母泵體為鑄鐵其內部零件材料為不銹鋼

G系列單螺桿泵

35螺桿名義直徑

1-表示一級泵；2表示二級泵；3表示三級泵，4表示四級泵

六、G型螺桿泵的使用注意事項

1.G型螺桿泵開機前必先確定運轉方向，不得反轉。

2.嚴禁在無介質情況下G型螺桿泵空運轉，以免損壞定子。

3.新安裝或停機數天后的泵，不能立即起動，應先向泵體內注入適量機油，再用管子鉗扳動幾轉后才可起動。

4.輸送高粘度或含顆粒及腐蝕性的介質后，應用水或溶濟進行沖洗，防止阻塞，以免下次起動困難。

5.冬季應排除積液，防止凍裂。

6.G型螺桿泵使用過程中軸承箱內應定期加潤滑油，發現軸端有滲流時，要及時處理或調換油封。

7.在G型螺桿泵運行中如發生異常情況，應立即停車檢查原因，排除故障。

七、G型螺桿泵的規格及技術參數：

G20-1

960

0.8

0.6

0.75

60

25

25

G20-2

960

0.8

1.2

1.5

120

25

25

G20-3

510

0.4

1.8

1.5

180

25

25

G20-4

510

0.4

2.4

2.2

240

25

25

G25-1

960

2

0.6

1.5

60

32

25

G25-2

960

2

1.2

2.2

120

32

25

G25-3

510

1.5

1.8

2.2

180

32

25

G25-4

510

1.5

2.4

3

240

32

25

G30-1

960

5

0.6

2.2

60

50

40

G30-2

960

5

1.2

3.0

120

50

40

G30-3

510

3

1.8

3

180

50

40

G30-4

510

3

2.4

4

240

50

40

G35-1

960

8

0.6

3.0

60

65

50

G35-2

960

8

1.2

4.0

120

65

50

G35-3

510

5

1.8

4

180

65

50

G35-4

510

5

2.4

5.5

240

65

50

G40-1

960

12

0.6

4.0

60

80

65

G40-2

960

12

1.2

5.5

120

80

65

G40-3

510

7

1.8

7.5

180

80

65

G40-4

510

7

2.4

11

240

80

65

G50-1

960

20

0.6

5.5

60

100

80

G50-2

960

20

1.2

7.5

120

100

80

G50-3

510

12

1.8

11

180

100

80

G50-4

510

12

2.4

15

240

100

80

G60-1

960

30

0.6

11

60

125

100

G60-2

960

30

1.2

15

120

125

100

G60-3

510

18

1.8

15

180

125

100

G60-4

510

18

2.4

18.5

240

125

100

G70-1

720

45

0.6

15

60

150

125

G70-2

720

45

1.2

15

120

150

125

G70-3

510

25

1.8

15

180

150

125

G70-4

510

25

2.4

18.5

240

150

125

G85-1

720

55

0.6

15

60

150

125

G85-2

510

55

1.2

18.5

120

150

125

G105-1

400

80

60

22

60

200

150

G105-2

400

80

120

30

120

200

150

G135-1

400

150

60

45

60

250

200
