螺桿泵的基本工作原理

發布日期：2018-01-15 作者：npok.cn 點擊：

螺桿泵是利用螺桿的回轉來吸排液體的。圖中表示三螺桿泵的剖視圖。圖中，中間螺桿為主動螺桿，由原動機帶動回轉，兩邊的螺桿為從動螺桿，隨主動螺桿作反向旋轉。主動螺桿從動螺桿的螺紋均為雙頭螺紋。

由于各螺桿的相互嚙合以及螺桿與襯筒內壁的緊密配合，在泵的吸入口和排出口之間，就會被分隔成一個或多個密封空間。隨著螺桿的轉動和嚙合，這些密封空間在泵的吸入端不斷形成，將吸入室中的液體封入其中，并自吸入室沿螺桿軸向連續地推移至排出端，將封閉在各空間中的液體不斷排出，猶如一螺母在螺紋回轉時被不斷向前推進的情形那樣，這就是螺桿泵的基本工作原理。

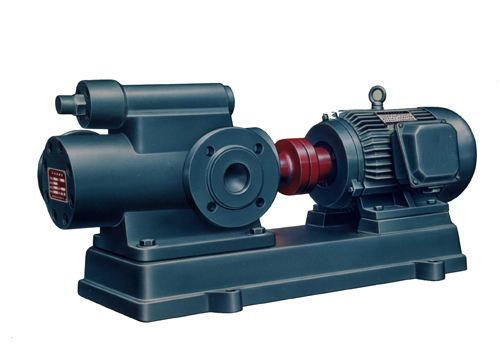

螺桿泵

三螺桿泵主要是由固定在泵體中的襯套(泵缸)以及安插在泵缸中的主動螺桿和與其嚙合的兩根從動螺桿所組成。三根互相嚙合的螺桿，在泵缸內按每個導程形成為一個密封腔，造成吸排口之間的密封。泵工作時，由于兩從動螺桿與主動螺桿左右對稱嚙合，故作用在主動螺桿上的徑向力完全平衡，主動螺桿不承受彎曲負荷。從動螺桿所受徑向力沿其整個長度都由泵缸襯套來支承，因此，不需要在外端另設 軸承，基本上也不承受彎曲負荷。在運行中，螺桿外圓表面和泵缸內壁之間形成的一層油膜，可防止金屬之間的直接接觸，使螺桿齒面的磨損大大減少。螺桿泵工作時，兩端分別作用著液體的吸排壓力，因此對螺桿要產生軸向推力。對于壓差小于10千克力/cm2 的小型泵，可以采用止推軸承。此外，還通過主動螺桿的中央油孔將高壓油引入各螺桿軸套的底部，從而在螺桿下端產生一個與軸向推力方向相反的平衡推力。螺桿泵和其它容積泵一樣，當泵的排出口完全封閉時，泵內的壓力就會上升到使泵損壞或使電動機過載的危險程度。所以，在泵的吸排口處，就必須設置安全閥。

三螺桿泵的螺桿必備的條件

1、耐高溫，高溫下不變形;

2、耐磨損，壽命長;

3、耐腐蝕，物料具有腐蝕性;

4、高強度，可承受大扭矩，高轉速;

5、具有良好的切削加工性能;

6、熱處理后殘余應力小，熱變形小等。
